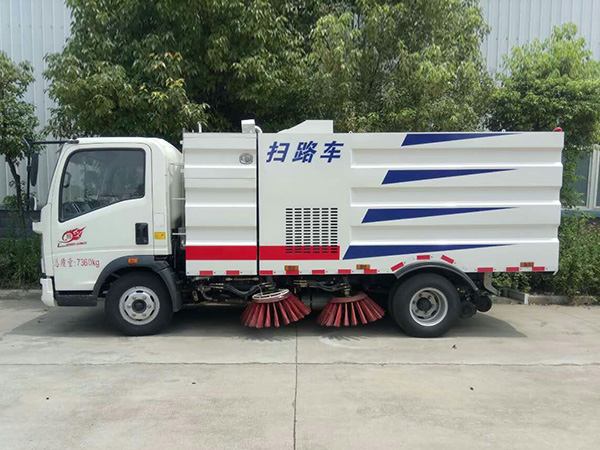

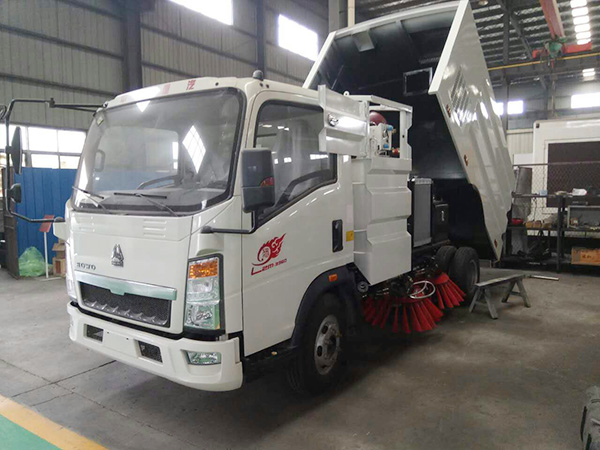

掃路車是在東風底盤基礎上加裝副發動機動力，清掃，抽吸及噴水降塵，液壓等裝置等改裝而成的新一代清掃設備。掃路車具有清掃寬度大，作業油耗低，操作簡便舒適，大幅度提升路面清潔效率等特點。廣泛應用于城市街道、國道、公路、碼頭、車站、廣場、水泥廠、電廠、礦廠等場所的路面垃圾清理，堪稱全能清掃車。
產品特點
洗掃工作原理：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.5m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。
清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃**洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃**吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。
洗掃：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.0m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。
路沿和路沿石立面洗刷：利用掃盤的左或右立掃，左或右噴桿上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。
后噴霧：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴。啟動副發動機和高壓水泵，打開后噴霧開關，啟動底盤車前行，就可進行噴霧降塵作業。
低壓沖洗：利用離心水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。
上裝基本配置
| 標準配置： | 采用“中置二掃盤+中置吸嘴+后噴霧裝置”的結構布局，康機170馬力的副發動機，三洋馬達，德國原裝進口高壓水泵（帶前沖/側噴/中噴/后噴霧/側沖洗車水**/垃圾箱自潔裝置），高壓路沿清洗噴頭，威龍低壓水泵，不銹鋼的水箱垃圾箱（均帶防溢或低水位報**裝置），施耐德的**開關、美國傳感器，尾部的LED箭頭燈，倒車及洗掃狀態室內監視器。18米高壓沖洗卷盤，集成式運動**器，一鍵電腦**。 |
| 選裝配置： | 用戶可根據個人需求選擇加裝霧炮機組、電子遙控水炮、雪鏟、高壓清洗架、**吸管裝置等配置。 |
【主要技術參數】 | ||||
產品** | 華通牌 | 公告批次 | ||
產品名稱 | 掃路車 | 產品型號 | 5073型掃路車 | |
總質量(Kg) | 7360 | 罐體容積(m3) | ||
額定載質量(Kg) | 1280,1215 | 外形尺寸 | 6190×2090×2500 | |
整備質量(Kg) | 5950 | 貨廂尺寸 | ×× | |
額定載客(人) | 準拖掛車總質量(Kg) | |||
駕駛室準乘人數(人) | 2,3 | 載質量利用系數 | ||
接近角/離去角(°) | 19/15 | 前懸/后懸 | 1160/1670 | |
軸數 | 2 | 軸距 | 3360 | |
軸荷(Kg) | 2795/4565 | **高車速(Km/h) | 90 | |
其它 | 備注：側面防護用側面裝置替代,后防護材料為Q235,,連接方式為:焊接連接,斷面尺寸為:**×50(mm),后部防護裝置離地高度為:450(mm)。ABS系統型號為XH-KQ4S4M-E01,生產企業:廣州市西合汽車電子裝備有限公司。 | |||
【底盤技術參數】 | ||||
底盤型號 | ZZ1077E3415E174C | 底盤名稱 | 載貨汽車底盤 | |
**名稱 | 豪沃牌 | 生產企業 | **重汽集團濟南商用車有限公司 | |
外形尺寸 | 5865×2010,2180×2400 | 輪胎數 | 6 | |
接近角/離去角(°) | 19/17 | 輪胎規格 | 7.00R16LT 7.50R16LT | |
鋼板彈簧片數 | 3/5+3,8/9+6,11/9+7,9/12+9,11/11+7 | 前輪距 | 1605,1805 | |
燃料種類 | CNG | 后輪距 | 1555,1595,1796 | |
排放標準 | GB17691-2005國Ⅴ,GB18285-2005,GB11340-2005 | |||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) | |
CY4102-N5D CY4102-N5C | 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 | 3856 3856 | 84 91 | |
項 目 | 參 數 | |||
副發動機型號 | ISUZU 4JB1 | |||
副發動機功率 | 54kW | |||
**大總質量 | 7300kg | |||
**高車速 | ≥95km/h | |||
清掃寬度 | ≥2.8-3 m | |||
清水箱容積 | 1.5m3 | |||
垃圾箱容積 | 4m3 | |||
作業速度 | 3～20km/h | |||
**大作業能力 | 60000 m2/h | |||
**大吸入粒度 | 120 mm | |||
清掃效率 | ≥95% | |||
性能參數： | 清掃寬度：3m，水箱容積：1.5立方，垃圾容積：4立方。 |

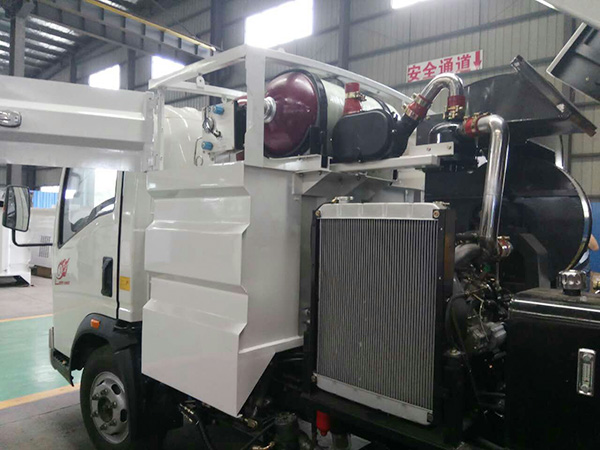

產品配置： | 純正五十鈴副發動機（ISUZU 4JB1），伊頓擺線馬達，海普瑞斯電磁閥組，**開關（施耐德），洛陽北玻臺信風機，液壓油管（廣州天河），灑水電子水泵（新西山水泵）液壓缸（上海潤島）。 |
掃 路 車 簡 介 | 液壓油泵采用意大利進口；電磁閥采用德國進口；液壓管路采用德國標準技術密封結構形式，關鍵**部件采用法國施耐德技術原件，使用壽命長，穩定可靠，故障率低；液壓元件采用集成疊加設計，駕駛室電液集中**，操作方便；掃盤有防碰撞 自動避讓功能，可根據地面泥沙嚴重程度及行車速度選擇掃盤的清掃方式；吸嘴為后置浮動式，可自動調節適應地面凹凸不平的狀況；可調節的霧狀噴灑水壓塵，在節水的同時消除二次污染。操作方便；四掃盤與吸嘴進行掃吸結合，吸掃能力**兩側可同時工作，也可單側**工作清掃裝置機構簡潔可靠，清水箱液壓系統核心元件原裝進口外觀造型電腦設計，高位側裙，曲面過渡，車型構造及外觀由中聯重科工程師精心設計，棱角分明，辨識度高。 |
